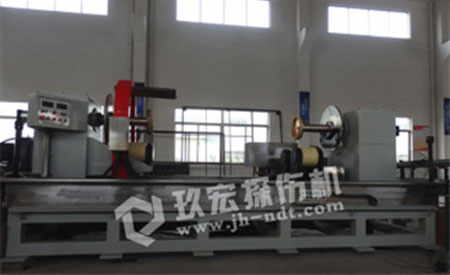

CDG-10000型交直流齒輪（軸類）熒光磁粉探傷機
CDG-10000型交直流齒輪（軸）熒光磁粉探傷檢測線為機電分立式，一電源二機身的結構，電氣控制系統和機械床身獨立分開，主要用于濕式磁粉法檢查齒輪、齒圈等圓盤類零件內表面、外表面、端面及其近表面任意方向的裂紋缺陷，也可檢測軸類工
射陽縣玖宏無損檢測設備制造有限公司
地 址：江蘇省鹽城市射陽縣合德工業園創業路1號
手 機：151-8931-8999
座 機：0515-89288688
CDG-10000型交直流齒輪（軸）熒光磁粉探傷檢測線為機電分立式，一電源二機身的結構，電氣控制系統和機械床身獨立分開，主要用于濕式磁粉法檢查齒輪、齒圈等圓盤類零件內表面、外表面、端面及其近表面任意方向的裂紋缺陷，也可檢測軸類工件外表面、端面及其近表面任意方向的裂紋缺陷。該設備由電氣控制系統、電源系統、機械床身系統、閉路磁軛磁化裝置、磁懸液噴淋循環系統、熒光觀察系統等幾大部分組成。
檢測工件名稱、規格、探傷范圍、檢測速度：
1、工件名稱：齒輪、齒圈等圓盤形零件；軸類零件:焊接箱體;鑄件箱體。
2、工件規格：
齒輪或齒圈：
齒輪直徑Ф2500mm.厚度：1000 mm；內孔Ф50-2000mm
軸類：直徑小于Ф600，長度小于2.5米(按用戶要求)
箱體：外徑不大于Ф2000mm,高度不大于1000mm。
3、探傷范圍：內外表面任意方向的缺陷；
4、檢測速度：約300s /件；采用變頻控制，可無級調速。
5、檢測靈敏度：A型2#試片（15/100）試片清晰顯示。
